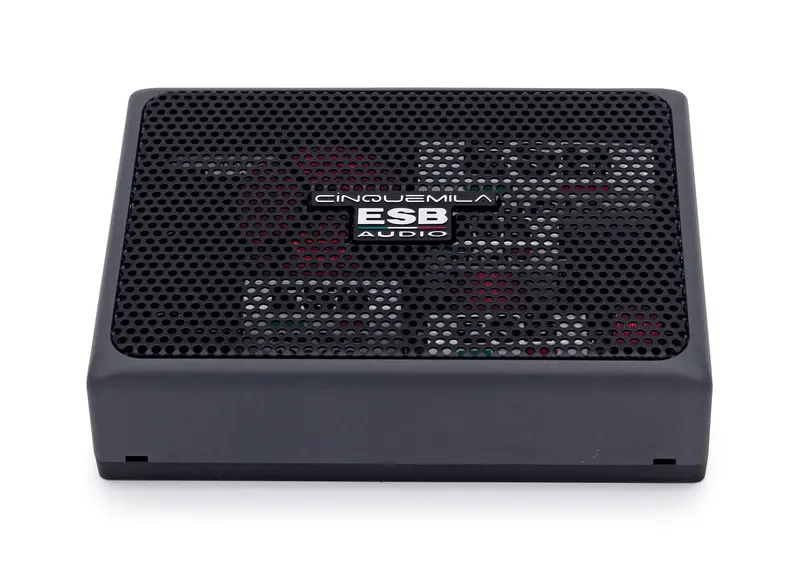

ESB Audio 5.6K3 CX 3-tie passiivinen jakosuodin (pari)
Pääominaisuudet
Passiivisia jakosuotimia käytetään 2-tie ja 3-tie kaiutinjärjestelmissä ohjaamaan sähköisesti matalat taajuudet bassoelementille ja korkeat äänet sekä ylisävelet diskanttielementille. Jotta passiivinen jakosuodin täyttää tehtävänsä kompromissittomasti, sen on kyettävä käsittelemään äärimmäisiä dynamiikan vaihteluita, koko audiotaajuusalue, monimutkaiset transientit ja kaiuttimen vaihteleva impedanssi. ESB:n passiiviset jakosuotimet on huolellisesti suunniteltu täydentämään ESB-kaiuttimien tarkkoja ominaisuuksia. Jokainen jakosuodinpiiri ohjaa signaalia korkea- ja matalataajuuskaiuttimille siten, että tasainen akustinen vaste säilyy koko audiospektrissä. Luonnollisesti tällainen hienostunut suunnittelu vaatii erittäin tarkkoja toleransseja tuotannossa. Tavalliset jakosuotimet käyttävät esimerkiksi usein elektrolyyttikondensaattoreita, joiden toleranssi on +/- 20%, ja metalliytimisiä keloja. Vaste näillä jakosuodinalueilla on epätasaista ja ominaisuudet vaihtelevat yksiköstä toiseen. Kaikki ESB:n jakosuotimet sen sijaan käyttävät vain ei-induktiivisia polypropeeni- tai mylar-dielektrisiä kondensaattoreita (ei elektrolyyttisiä), jotka on testattu erikseen täyttämään ESB:n tiukat toleranssit. ESB:n jakosuotimissa käytetyillä erityiskeloilla on erittäin alhainen häviö, joten mikään kaiutinjärjestelmän käyttötehosta ei mene hukkaan jakosuotimessa. Kelojen välisen häiriön välttämiseksi ne on asennettu 90° kierrolla. Tämä järjestely kumoaa vuorovaikutukset. Kaikki vastukset, joita käytetään eri kaiuttimien tasojen yhteensovittamiseen, ovat ei-induktiivista tyyppiä ja niiden teho on huomattavasti ylimitoitettu. Lähtöpuolella sijaitseva kytkin mahdollistaa diskanttiäänen tason säätämisen kahdella vaihtoehdolla diskantin etäisyyden mukaan kuuntelijasta (ja keskiäänelle 5.6K3 CX:ssä). Sekä tulo- että lähtöliitännät ovat vankkoja, kaksisuuntaisia audioliittimiä lukitusruuveilla. Ne hyväksyvät kaapelit, joiden paksuus on jopa 4,5 mm (6 AWG). Edes piirilevyä ei jätetty sattuman varaan. Paksut kuparijuovat rajoittavat signaalihäviötä.
Tekniset tiedot
- Jakotuudet: 900/3600 Hz
- Jyrkkyys: 12 dB/Oct LP/HP, 6 dB/Oct BP Butterworth
- Korkean taajuuden taso: 0/-3 dB
- Keskitaajuuden taso: 0/-2 dB
- Matalataajuusosio: 5.165
- Keskitaajuusosio: 5.050
- Korkean taajuuden osio: 5.028
- Tehonkesto: 300 W
